औद्योगिक पौधों के लिए सही केबल ट्रे कैसे चुनें

औद्योगिक वातावरण के लिए उपयुक्त केबल ट्रे का चयन करने के लिए लोड क्षमता, सामग्री, संक्षारण प्रतिरोध, केबल प्रकार और स्थापना स्थितियों पर सावधानीपूर्वक विचार करने की आवश्यकता होती है। नीचे आपको विकल्प बनाने में मदद करने के लिए एक चरण-दर-चरण मार्गदर्शिका है।

1। केबल ट्रे प्रकार का निर्धारण करें

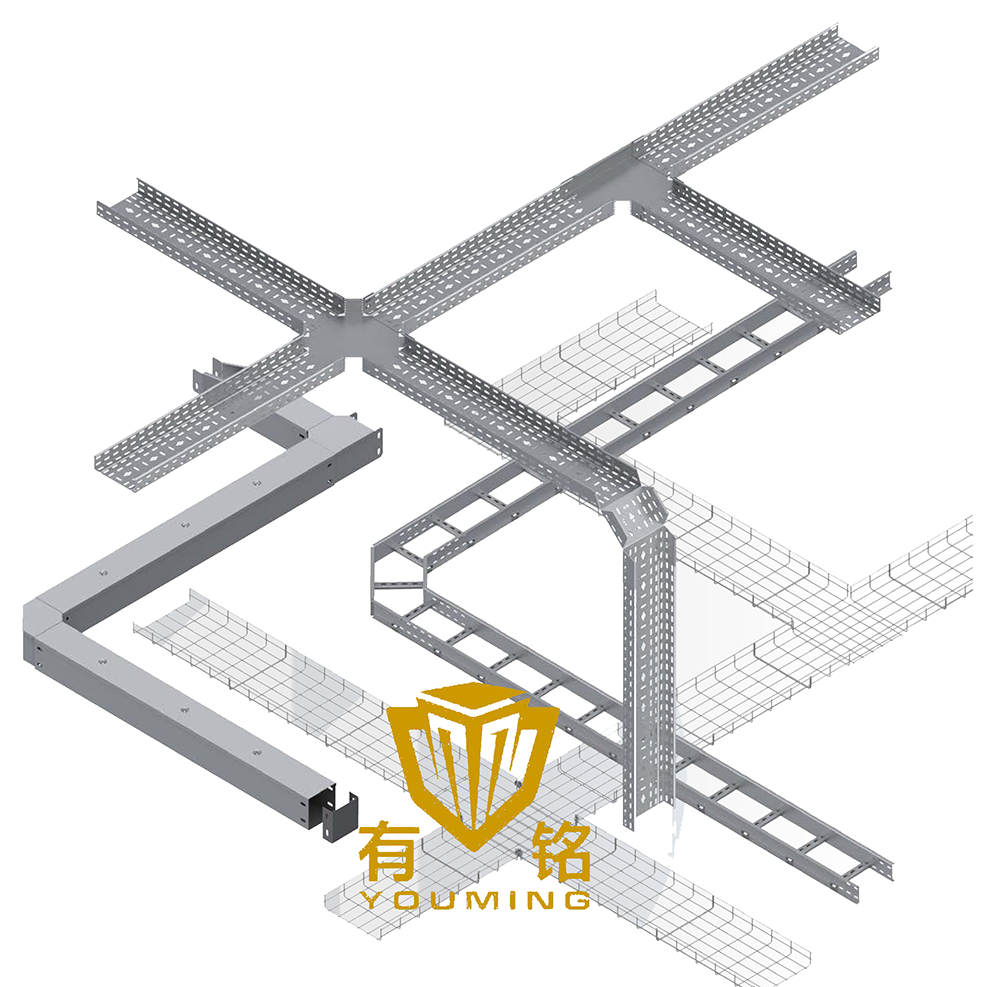

औद्योगिक संयंत्र आमतौर पर इन चार मुख्य प्रकार के केबल ट्रे का उपयोग करते हैं:

औद्योगिक सिफारिश:

- पावर एंड कंट्रोल केबल्स → सीढ़ी या ठोस तल ट्रे

- डेटा और फाइबर ऑप्टिक केबल → वायर मेष या छिद्रित ट्रे

- कठोर रासायनिक वातावरण → स्टेनलेस स्टील या एफआरपी ट्रे

2। सामग्री और संक्षारण प्रतिरोध पर विचार करें

औद्योगिक पौधों में अक्सर नमी, रसायन और उच्च तापमान होता है, इसलिए सामग्री का चयन महत्वपूर्ण है:

औद्योगिक सिफारिश:

- मानक कारखाने → हॉट-डिप जस्ती स्टील

- केमिकल प्लांट → स्टेनलेस स्टील 316 या FRP

- आउटडोर/उच्च आर्द्रता → पाउडर-लेपित या एल्यूमीनियम

3। लोड क्षमता और केबल भरने की गणना करें

औद्योगिक केबल भारी हो सकते हैं, इसलिए सुनिश्चित करें कि ट्रे वजन का समर्थन कर सकती है:

लोड क्षमता दिशानिर्देश:

- लाइट ड्यूटी: 50-100 किग्रा/मी (नियंत्रण केबल)

- मध्यम शुल्क: 100-200 किग्रा/मी (पावर केबल)

- भारी शुल्क: 200-500 किग्रा/मी (एचवी केबल, खनन संयंत्र)

केबल भराव अनुपात (एनईसी/आईईसी मानक):

- पावर केबल → अधिकतम 50% भरें

- नियंत्रण केबल → अधिकतम 70% भरें

- ओवरलोडिंग से बचें → ओवरहीटिंग और रखरखाव के मुद्दों को रोकता है

औद्योगिक सिफारिश:

- भारी केबल (लंबे स्पैन) के लिए सीढ़ी ट्रे का उपयोग करें।

- ठोस-नीचे ट्रे का उपयोग करें जहां केबल सुरक्षा महत्वपूर्ण है।

4। पर्यावरण और सुरक्षा कारक

औद्योगिक संयंत्रों में अद्वितीय चुनौतियां हैं:

संक्षारण प्रतिरोध → रासायनिक क्षेत्रों में स्टेनलेस स्टील या एफआरपी चुनें।

अग्नि सुरक्षा → उच्च जोखिम वाले क्षेत्रों में फायर-रेटेड ट्रे (UL/CE प्रमाणित) का उपयोग करें।

प्रभाव प्रतिरोध → खनन, तेल और गैस के लिए भारी शुल्क ट्रे।

EMI परिरक्षण → संवेदनशील इलेक्ट्रॉनिक्स के लिए एल्यूमीनियम या स्टील ट्रे।

औद्योगिक सिफारिश:

- तेल और गैस → स्टेनलेस स्टील फायरप्रूफ कोटिंग

- फूड एंड फार्मा → सेनेटरी एसएस 316 ट्रे

- खनन और भारी उद्योग → अतिरिक्त-मोटी जस्ती स्टील

5। स्थापना और रखरखाव विचार

- मॉड्यूलर डिज़ाइन → तेजी से स्थापना (जैसे, क्विक-क्लिप सिस्टम)।

- एक्सेसिबिलिटी → आसान केबल परिवर्धन के लिए ओपन ट्रे (सीढ़ी/जाल)।

- समर्थन रिक्ति → आमतौर पर 1.5m -3m (लोड के आधार पर समायोजित करें)।

- विस्तार जोड़ों → उच्च तापमान वाले क्षेत्रों में आवश्यक।

औद्योगिक सिफारिश:

- पूर्व-प्लान केबल मार्गों को कम करने और समर्थन करने के लिए।

-यण छिद्रित ट्रे जहां वेंटिलेशन और एक्सेसिबिलिटी महत्वपूर्ण हैं।

औद्योगिक केबल ट्रे चयन के लिए अंतिम चेकलिस्ट

1। प्रकार → सीढ़ी / जाल / ठोस / चैनल

2। सामग्री → जस्ती / स्टेनलेस / एल्यूमीनियम / एफआरपी

3। लोड → प्रकाश / मध्यम / भारी शुल्क

4। जंग → मानक / रासायनिक प्रतिरोधी

5। अग्नि सुरक्षा → क्या यह स्थानीय कोड को पूरा करता है

6। स्थापना → इकट्ठा करने और विस्तार करने के लिए आसान

प्रो टिप: वातावरण में कस्टम समाधान के लिए हमारे साथ परामर्श करें (जैसे, उच्च गर्मी, विस्फोटक क्षेत्र)।

---

निष्कर्ष

औद्योगिक संयंत्रों के लिए सही केबल ट्रे चुनना दीर्घकालिक सुरक्षा, दक्षता और लागत बचत सुनिश्चित करता है। ट्रे को अपने केबल प्रकार, पर्यावरण और प्रदर्शन के लिए लोड आवश्यकताओं से मिलान करें।

मदद की ज़रूरत है? मुफ्त लेआउट डिजाइन और लोड गणना के लिए हमसे संपर्क करें!

क्या आप विशिष्ट उद्योगों के लिए सिफारिशें पसंद करेंगे (जैसे, पेट्रोकेमिकल, ऑटोमोटिव, पावर प्लांट्स) हम सलाह को आगे बढ़ा सकते हैं!
